Viinilähtökone lävistykseen

Kupariväylän taivutus, lävistys ja leikkauskone on tehokas ja monipuolinen laite. Se pystyy käsittelemään prosessikokoja jopa 20 mm: n paksuuteen ja 300 mm: n leveyteen (paksuus x leveys). Tämä kone yhdistää kolme taivutusta, lävistystä ja leikkaamista kolmessa yksikössä, jolloin nämä toiminnot voidaan suorittaa samanaikaisesti. Siemens CNC -ohjausjärjestelmällä ja käyttäjäystävällisellä kosketusnäyttörajapinnalla se tarjoaa useita kielivaihtoehtoja, mukaan lukien englanti, espanja, venäläinen ja paljon muuta. Tämä tekee siitä monenlaisten käyttäjien saatavuuden ympäri maailmaa. Kone on suunniteltu helppokäyttöiseksi, mikä ei vain vähennä laajan operaattorikoulutuksen tarvetta, vaan auttaa myös säästämään kustannuksia. Sen tehokas suorituskyky antaa valmistajille mahdollisuuden parantaa merkittävästi tuotantotehokkuutta. Siksi yhä enemmän sähkökytkimen valmistajia valitsee tämän kupariväylän taivuttamisen, lävistys- ja leikkauskoneen tuotantotarpeidensa tyydyttämiseksi, koska se tarjoaa luotettavan ja kustannustehokkaan ratkaisun kupariväylän jalostajien käsittelemiseen.

Lähetä kysely

Kuvaus

Tuotteiden kuvaus

DESG on sitoutunut tarjoamaan sinulle täyden valikoiman bisar -koneiden ratkaisuja, erityisesti erikoistuneena kuparikalaskoneiden mukauttamiseen asiakaskohtaisten tarpeiden mukaisesti. Tuotteemme ovat CNC-väylän lävistyskoneet, väyläpisarin taivutuskoneet, väilyvälihan leikkuukoneet ja tehokkaat kolme-yksi-one-busk-prosessointikoneet. Ammattimaisena buskbar -prosessointikoneiden valmistajana laitteitamme käytetään laajasti Switchgear -teollisuudessa ja se on voittanut markkinoiden tunnustuksen erinomaisella suorituskyvyllä.

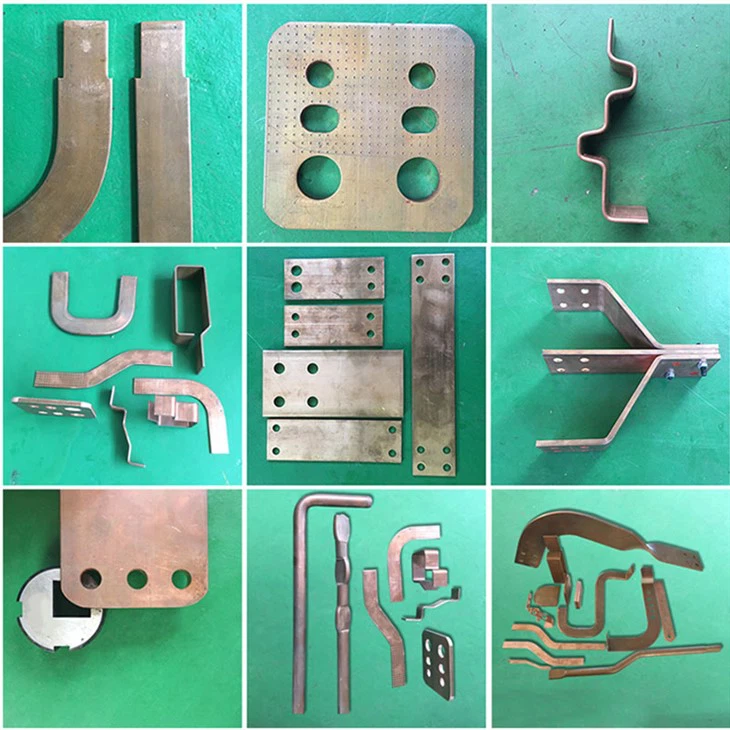

Ota Buskbar -kone DSMX -803 eskin lävistykseen esimerkkinä.Sen kuparipalkin prosessointialue voi saavuttaa 20x300 mm, mikä pystyy helposti selviytymään monimutkaisista prosessointitehtävistä. Tämä kolme-yksi-yksi-buskbar-prosessointikone integroi kolme leikkaamisen, lävistys- ja taivutuksen toimintoa yhdestä, mikä parantaa huomattavasti tuotannon tehokkuutta. Sen hydraulinen moottorijärjestelmä on varustettu kolmella moottorilla ja pumpulla, jotka voivat leikata, rei'ittää ja taivuttaa kupariväylät samanaikaisesti tehokkaan ja vakaan toiminnan varmistamiseksi. Ohjausjärjestelmän suhteen käytämme saksalaista Siemens -kosketusnäytön ohjausjärjestelmää, joka on helppo ja intuitiivinen käyttää ja jolla on erittäin tarkkuus. Paitsi, että erityisesti suunniteltujen työkalujen avulla Buskbar -kone voi myös suorittaa räätälöityjä sovellustoimenpiteitä, kuten tasaisen puristamisen, kohokuvioinnin, kaapeliliittimen käsittelyn jne., Jotta eri asiakkaiden monipuoliset tarpeet täyttävät. DESG Buskbar -koneiden valitseminen tarkoittaa tehokkaan, tarkan ja räätälöityn väylän prosessointiratkaisun valintaa.

Parametrit ovat seuraavat

Lävistysvoima (kN)/leikkausvoima/taivutusvoima: 800
Lävistysalue (mm): ф4. 3- ф36
Paksuus (mm): 20
Leveys (mm): 300
Moottorin teho: 3 × 7,5 kW
Koneen paino: 2,1 tonnia

CNC -kuvaus: Taivutuskulma CNC, Siemens PLC -ohjaus Suora syöttökulma, tarkkuus ± 1 aste, toistettavuus ± 0. 5 astetta. Lävistys, leikkaaminen, taittaminen, voi toimia samanaikaisesti. Voit myös syöttää korkeuden ja sivupituuden käsitelläksesi vaaditun työkappaleen (Z-Bend) suoraan.

busbar machine cnc

Kolmen aseman muotinäyttö

Lyönnit desg buskbar -laitteelle lävistykseen ovat avainkomponentteja, jotka on suunniteltu erityisesti DSMX -303 eskille, dsmx -503 esk ja dsmx -803 esk buskbar koneet. Näillä kuoloilla on tärkeä rooli kirkkomoiden tarkkaan ja tehokkaassa lävistämisessä, mikä varmistaa korkealaatuiset tulokset moniin sähkö- ja teollisuussovelluksiin.
Alkuperäinen materiaali:Lyönnit on valmistettu Cr12Mov Die Steelistä. Tämän tyyppistä terästä arvostetaan valmistusteollisuudessa sen erinomaisen kulutuskestävyyden, suuren kovuuden ja hyvän sitkeyden vuoksi. Cr12Mov Die Steelin käyttö varmistaa, että lävistyssuoja kestää korkeaa painetta ja korkean taajuuden lävistystoimenpiteitä, mikä tarjoaa pitkäaikaisen ja luotettavan suorituskyvyn.
Vakiokokot lävistys kuolee:Sisältää pyöreän reikän ja soikean reikävaihtoehdot.
①Lävistys muotti pyöreä reikä:Pyöreän rei'ityssuonan halkaisijat ovat seuraavat: φ7mm, φ9mm, φ11mm, φ13mm, φ15mm, φ17mm, φ19mm ja φ21 mm. Näitä kokoja käytetään usein sovelluksissa, joissa vaaditaan pyöreä liitäntä tai asennus, kuten sähköliittimen asentaminen tai reikien asettaminen pultteihin väylyskurijärjestelmässä.

②Punching kuolee soikeat reiät:Soikea reikän rei'itysmuodot ovat saatavana seuraavissa kokoissa: 7x11 (mm), 9x13 (mm), 11x15 (mm), 13x18 (mm) ja 17x21 (mm). Soikeaa reikiä käytetään usein, kun vaaditaan pidempiä liitäntöjä tai tiettyjen komponenttien sovittamiseksi, jotka vaativat soikean reikän vasilissa.

③Custom -lävistys kuolee:Tarjoamamme vakiokokotuotteiden lisäksi ymmärrämme, että eri asiakkailla voi olla ainutlaatuisia vaatimuksia. Siksi tarjoamme räätälöityjen lävistyskuolien palvelun asiakkaidemme erityistarpeiden perusteella. Olipa kyseestä pitkä reikä, neliöreikä tai epäsäännöllisesti muotoinen reikä, suulakkeet voidaan suunnitella ja valmistaa tarkasti. Mukautetut lävistämismuodot ovat erityisen hyödyllisiä erikoistuneissa sähköprojekteissa, joissa asennuksen erityisten suunnittelu- ja toiminnallisten vaatimusten täyttämiseksi vaaditaan epästandardeja väyläkokoonpanoja.

Punching die

Taivutusmuotimme valikoima palvelee erilaisia teollisuustarpeita.

# Tasainen taivutusmuotti:Soveltuu materiaaleihin, joiden paksuus on alle 10 mm ja leveys alle 30 mm, tekniset tiedot ovat R3, R5, R10.
# Pystysuora taivutusmuotti:Yllä olevien materiaalien teknisten tietojen mukaan tekniset tiedot ovat R20, R30, R50, R80.
# U-taivutusmuotti:Mitään erityisiä eritelmiä ei mainita, muotti voidaan räätälöidä vastaavalle materiaalille.
# Kohokuviointi muotti:Tekniset tiedot ovat 60, 80, 100.
# Kierrä muotti:Pieni koko 20-50 mm: lle, suuri koko 50-120 mm.
# Puristusmuotti:jaettuna 10-120 ja 120-240 kahteen eritelmään.

Bending mold Jos tarvitset Buskbar -konetta lävistykseen, ota meihin yhteyttä:
